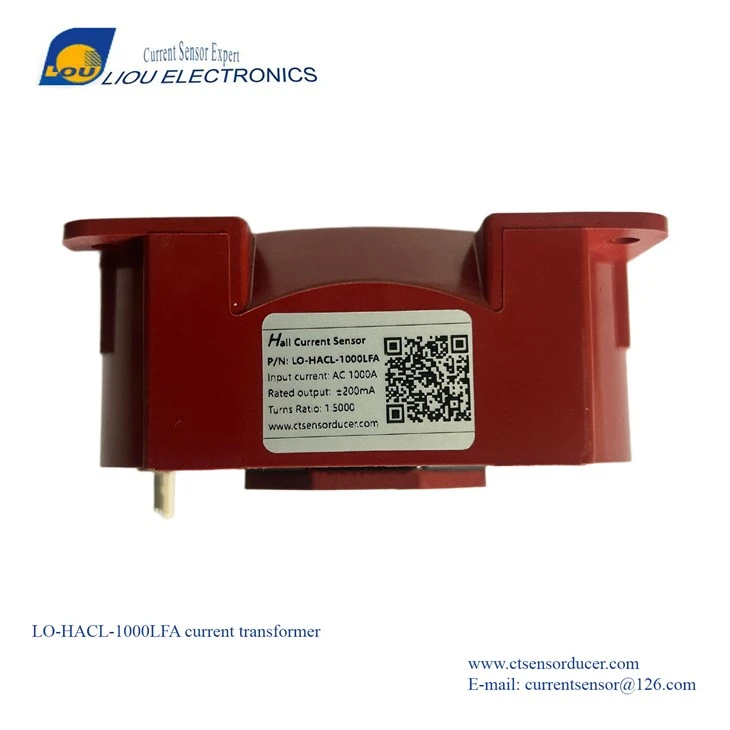

Hall Effect Trudnik TRANSDUCER 1000A LO-HACL -1000 LFA





Lo-Hacl -1000 LFA HALL LOOP HALL AC / DC trenutni senzor



TheLo-hacl -1000 lfaJe li high-precizna dvorana trenutni senzor koji je razvioWuxi Liou Electronics CO ., Ltd .. ± 1000 ulaz i široko napajanje od ± 15 do ± 24 V, idealan je za zahtjevne aplikacije, kao što su fotonaponski sustavi, pretvarači, udružili su senzor u skladu s IEC-om 61010-1, EN50178, IEC-u .



Karakteristike proizvoda:

• Izvrsna tačnost
• Vrlo dobra linearnost
• Optimizirano vrijeme odziva
• Nema gubitaka u umetanje
• Visok imunitet prema vanjskom smetnji
• Drift niske temperature



Primjena:

• Fotonaponska oprema
• Pretvarači opće namjene
• Vozači brzine AC / DC
• Aplikacije isporučene baterije
• Neprekidno napajanje napajanja
• Snaga napajanja napajanja



Električne specifikacije
P/N Predmeti	Lo-hacl -1000 lfa	Jedinica
Nazivni ulaz (IPN)	±1000	A
Mjerni raspon (IP)	±2000	A
Nazivna izlazna struja (ISN)	± 200 ± 0,2% FS (1000A)	ma
Odnos okretaja (NP / NS)	1:5000	T
Izmjerite otpornik sa ± 15V	@ ± 1000AMAX 10 (max)	Ω
	@ ± 1200amax 2.0 (max)
Izmjerite otpornik sa ± 24V	@ ± 1000AMax 55 (max)	Ω
	@ ± 2000amax 72.0 (max)
Sekundarna DCR @ 70 stepeni	55	Ω
Napon napajanja	±15-±24	V
Potrošnja energije struja	Manje ili jednak 20+ IPX (NP / NS)	ma
Nulta offset struja	Manje ili jednak ± 0,20 @Ip =0	ma
Offset trenutna temperatura	Manje od ili jednako ± 0,5 (tip) manje ili jednako ± 0,75 (max) @ -25 stepen ~ +85 stepen	ma
Linearnost	Manje ili jednako 0,10 @IP =0- ± IPN	% FS
DI / DT nakon preciznosti	＞100	A / SAD
Vrijeme odziva	＜1.0 @100A/μ S,10%-90%	nas
Širina pojasa	Dc -200 @ -3 db	Khz
Dielektrična snaga	AC6KV 50Hz 60s	Kv



Upute:

1. Nepravilno ožičenje može prouzrokovati oštećenja senzora .

2. Kada je izmjerena struja kroz središnju rupu senzora, struja će se mjeriti na kraju izlaza .

3. Dinamične performanse (DI / DT i vreme odziva) je najbolje kada je primarna rupa potpuno napunjena sabirnicom .

4. Korisnik može podesiti izlazni opseg senzora ako je potrebno .

5. Ocijenjeni ulazni struji i izlazni napon senzora mogu se prilagoditi .



Standardi:

• IEC 61010-1
• EN50178
• IEC 61800-5-1
• Ul94v -0
• RoHS doseg



Operativni uslovi
	Vrijednost	Jedinica	Simbol
Radna temperatura	-40 stepen ~ +85 stepen	stepen	Ta
Temperatura skladištenja	40 stepeni ~+125 stepen	stepen	Ta
Težina (odobrenje)	570	g	M



Dimenzije:

Shema veze:





Izlazni performanse signala:





Wuxi Liou Electronics Co Ltd
